Прицеп-ломовоз самосвальный 8593-02
Описание модели
Ломовозный прицеп предназначен для транспортировки и возможного самосваливания лома. Платформа цельнометаллическая, стальная, квадратного сечения. Разгрузка осуществляется назад, через задний борт с боковой навеской. На прицепе-ломовозе установлены распашные ворота, открывающиеся на 270 град. с фиксацией в открытом состоянии к бортам кузова. Опрокидывающее устройство платформы гидравлическое. С системой подъема кузова, задняя разгрузка, двухосный, двухскатный, 2/8+1, объем кузова 32 куб.м., без АБС
Технические характеристики
Модель прицепа
8593-02
Тип транспортного средства
Прицеп-ломовоз
Количество осей
2
Габаритные размеры, мм
длина
8715
ширина
2500
высота
3840
База, мм
4000
Колея передних / задних колес, мм
1850
Ошиновка
двускатная
Показатели масс
Подвеска
рессорная
Масса снаряженного транспортного средства, кг
6765
Грузоподъемность
15000
Полная масса транспортного средства, кг
21765
на переднюю ось
9865
на заднюю тележку
11900
Платформа
Объем, м3
32
Внутренние размеры кузова, мм
6150x2300x2350
Угол опрокидывания платформы, град
46
Направление разгрузки
задняя
Устройство опрокидывания кузова
гидравлическое, телескопический гидроцилиндр
Рама
Сварная, с двумя лонжеронами из швеллеров переменного сечения, изготовленных из высокопрочной стали
Рабочая тормозная система
Двухпроводная, привод пневматический, тормозные механизмы барабанного типа, с АБС
Стояночная тормозная система
Механическая, с приводом от пружинных энергоаккумуляторов на тормозные механизмы задних колес
Электрооборудование
Однопроводная система постоянного тока напряжением 24В
Сечение кузова
прямоугольное
Вложение Размер

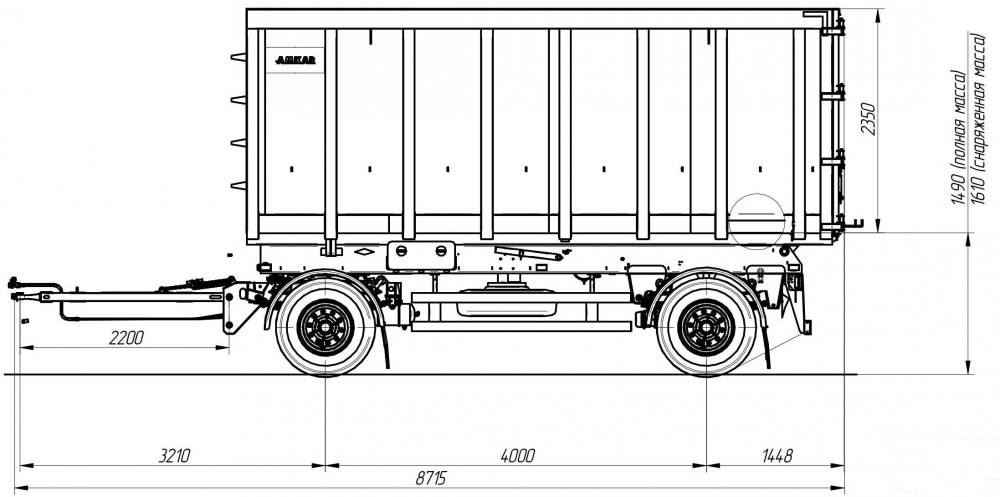

Сборочный чертеж 326.49 КБ
