Прицеп самосвальный 8593-41 (боковая разгрузка)

17
Прицеп самосвальный 8593-41 (бортовое исполнение)
Описание модели
Прицеп 8593-30 предназначен для перевозки различных сельскохозяйственных грузов. Прицеп может эксплуатироваться по дорогам общего пользования, а также по улицам городов и населенных пунктов. Разгрузка осуществляется на две боковые стороны. Боковые и задние борта платформы сочленены из трех бортов. Верхний борт – подвижный с нижней навеской, может складываться во внутреннюю сторону кузова. Средний борт жестко крепится к стойкам платформы. Нижний борт – подвижный с верхней навеской, шарнирно крепится к нижней кромке верхнего неподвижного борта. Запоры бортов – механические, открываются вручную. Конструкция платформы включает в себя две пары стяжек средних стоек, увеличивающих жесткость кузова в поперечном направлении. В передней части платформы имеется площадка для удобства обслуживания тента. Резина 10R20.
Технические характеристики
Модель прицепа
8593-41
Тип транспортного средства
Прицеп самосвальный
Количество осей
3
Габаритные размеры, мм
длина
9830
ширина
2550
высота
3320
База, мм
3300+1310
Колея передних / задних колес, мм
1850
Ошиновка
двускатная
Показатели масс
Подвеска
рессорная
Масса снаряженного транспортного средства, кг
8020
Грузоподъемность
20000
Полная масса транспортного средства, кг
28020
Платформа
Объем, м3
35
Внутренние размеры кузова, мм
7260х2458х1950
Угол опрокидывания платформы, град
45
Направление разгрузки
2-х сторонняя боковая
Устройство опрокидывания кузова
гидравлический, с двумя телескопическими гидроцилиндрами с приводом от гидросистемы тягача, гидроцилиндр телескопический
Рама
сварная, с двумя лонжеронами из швеллеров переменного сечения, изготовленных из высокопрочной стали
Сечение кузова
прямоугольное
Вложение Размер

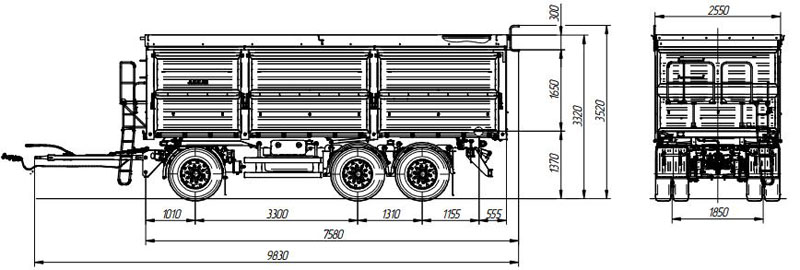

Схема 374.56 КБ
